GYL9M4
Доступен для скачивания
краткий каталог продукции:
Цена: 2671 ... 14091 руб.
Устройство защитного отключения (УЗО) GYL9M4 предназначено для защиты электрических цепей от токов утечки, а также для осуществления оперативного управления участками электрических цепей.
УЗО обеспечивают эффективную защиту от токов утечки, автоматически отключая электрическую цепь при обнаружении опасных условий, тем самым предотвращая возможные аварии и минимизируя риск поражения электрическим током.
Область применения:
Подходит для работы в офисных, жилых и промышленных объектах, а также для управления оборудованием и зарядными станциями
Особенности:
- Отключение цепи за доли секунды, что предотвращает повреждение оборудования и снижает риск травмирования человека
- Кнопка "Тест"
Технические характеристики:
| Параметр
| Значение
|
| Количество полюсов | 4 |
| Характеристика
| AC или B |
| Номинальный ток
| 63 А
|
| Номинальное напряжение
| ~400 В
|
| Номинальная частота
| 50...60 Гц
|
| Напряжение изоляции
| 500 В
|
| Номинальная отключающая способность
| 6 кА |
| Номинальная остаточная включающая и выключающая способность | 630 А |
| Номинальное выдерживаемое импульсное напряжение
| 4 кВ
|
| Время отключения | 0,04...0,1 с |
| Электрическая износостойкость | > 4000 циклов |
| Механическая износостойкость | > 4000 циклов |
| Тип защиты | Электромагнитный |
| Монтаж
| На DIN-рейку, стандарт 4S |
| Степень пылевлагозащиты | IP20
|
| Сечение кабеля
| 0,5...25 мм² |
| Температура эксплуатации | −25...+60°С |
| Температура хранения
| −25...+70°С |
| Габаритные размеры
| 82×72×73 мм
|
| Вес | 330 г |
Модификации:
| Модель | Характеристика | Ток утечки, мА |
| GYL9M46303
| АС
| 30
|
| GYL9M46330
| АС
| 300
|
| GYL9MB46303
| B
| 30
|
| GYL9MB46330
| B
| 300
|

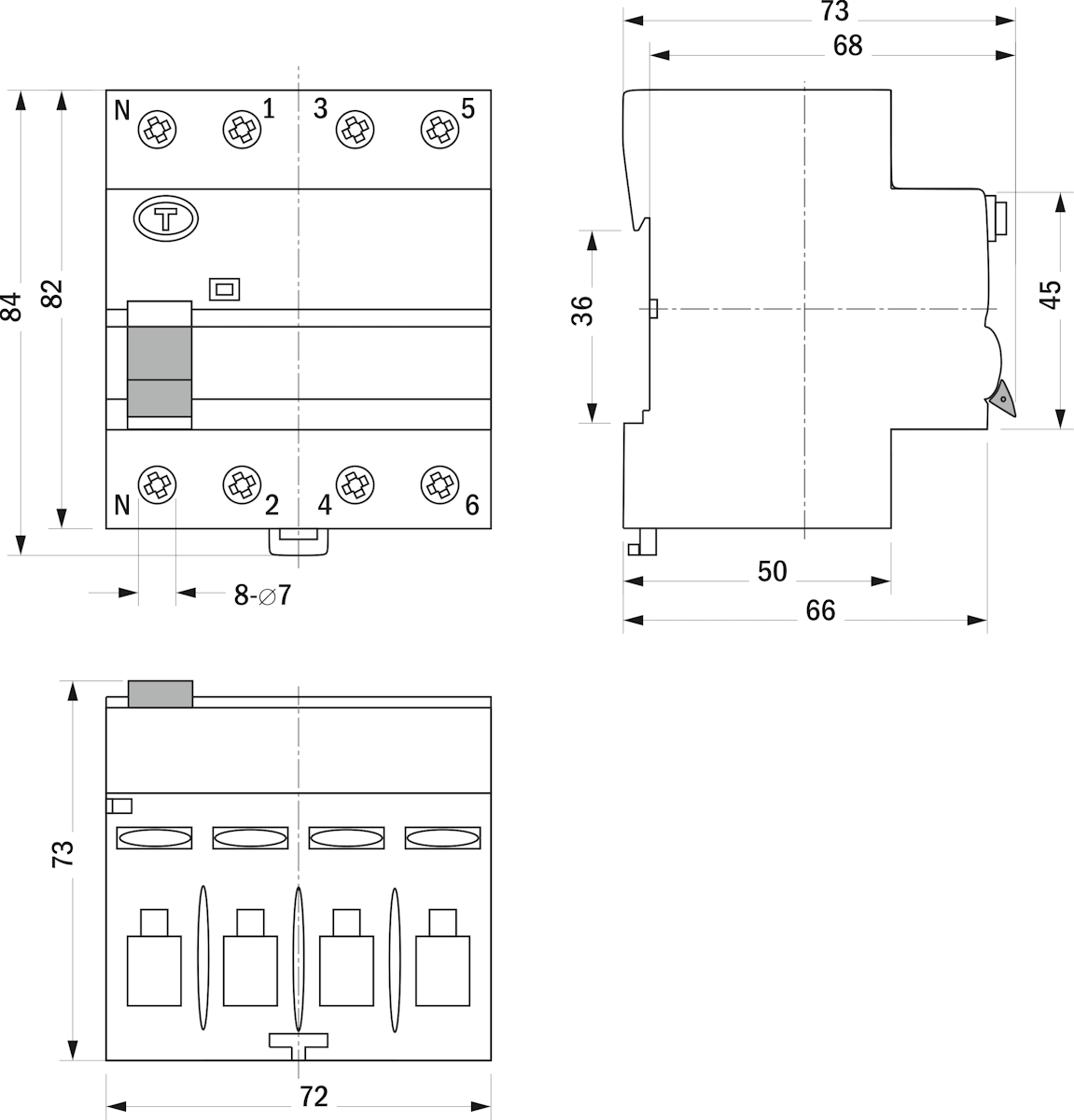

| Габаритные размеры |
 |
Версия: 2025-07-07-СДГ
| Документ | Дата обновления |
| Паспорт на GYL9M | 08.07.2025 |
